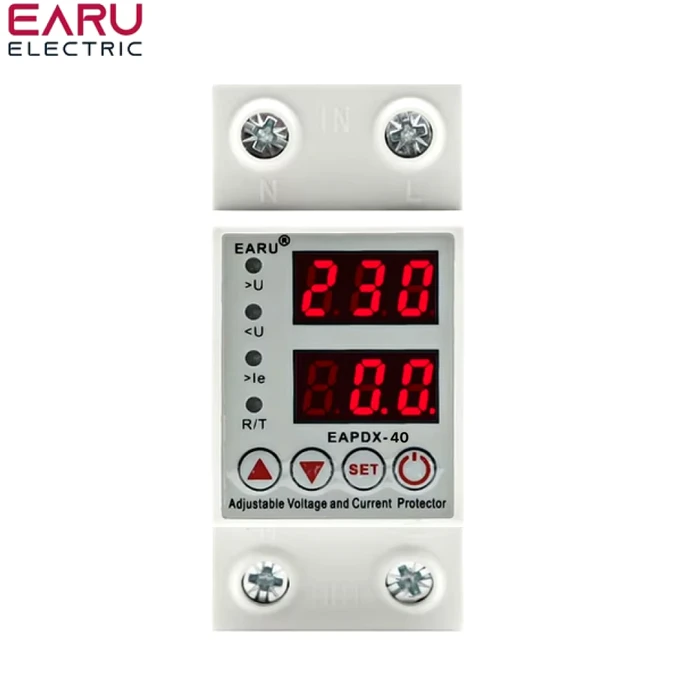

Особливості продукту
- Відключення лінії при перенапрузі чи зниженій напрузі, автоматичне відновлення з’єднання після стабілізації напруги.
- Захист обладнання від помилкових операцій при короткочасних перенапругах.
- Відключення лінії при нестабільній напрузі або раптових знеструмленнях через несправності.
- Пристрій не пошкоджується навіть за пікових значень напруги.
- Діапазон захисту напруги: 0—450 В.
- Імпульсна стійкість: 4 кВ (відповідно до стандартів безпеки для електроприладів категорії III).
Умови експлуатації та встановлення
Умови експлуатації:
- Температура повітря:
від -20°С до +55°С; середнє значення за 24 години не більше +35°С. - Висота над рівнем моря:
не більше 2000 м. - Вологість:
За температури +40°С — не більше 50%. При нижчій температурі допустима відносна вологість до 90%. Необхідно запобігати утворенню конденсату. - Клас забруднення: 3.
Умови встановлення:

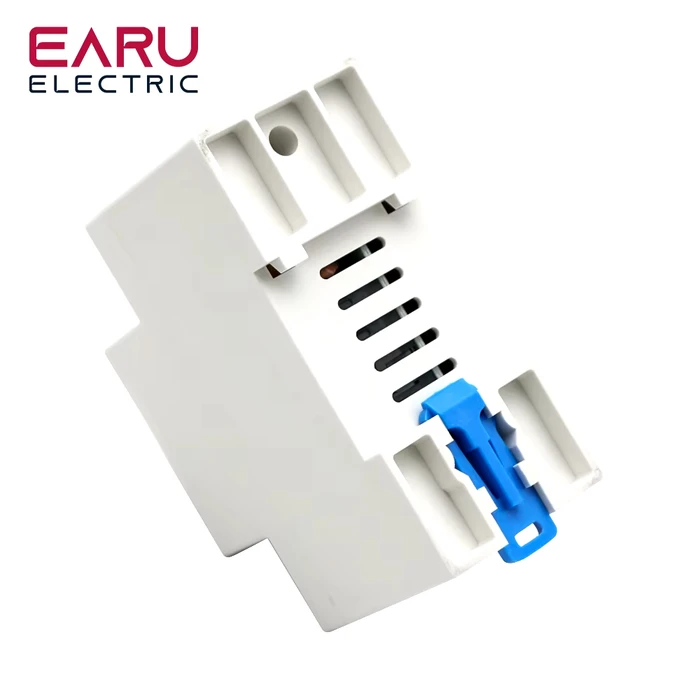

- Пристрій можна монтувати вертикально чи горизонтально в шафі.
- Монтаж допускається лише в середовищах без вибухонебезпечних газів чи пилу, що проводить струм.
- Установка повинна бути в захищеному від дощу та снігу місці.
Основні технічні параметри
- Номінальна напруга: 220 В, частота: 50/60 Гц.
- Діапазон захисту напруги:
- Знижена напруга: 140–200 В (налаштовується).
- Перенапруга: 240–300 В (налаштовується).
- Час затримки відновлення: 1–300 с (налаштовується).
- Споживана потужність: ≤2 Вт.
- Електричний та механічний ресурс: ≥100 000 циклів.

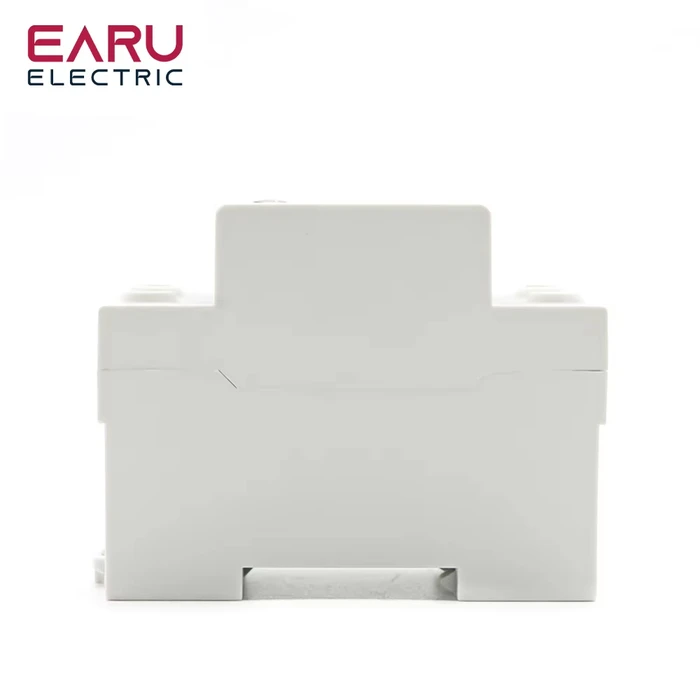

- Габарити: 81×35×60 мм.

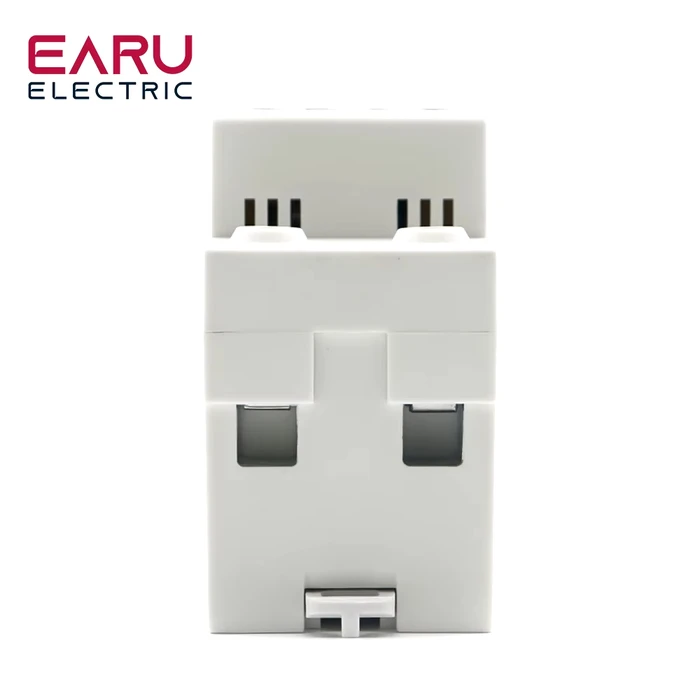

- Режим підключення: верхній вхід, нижній вихід.
Налаштування пристрою

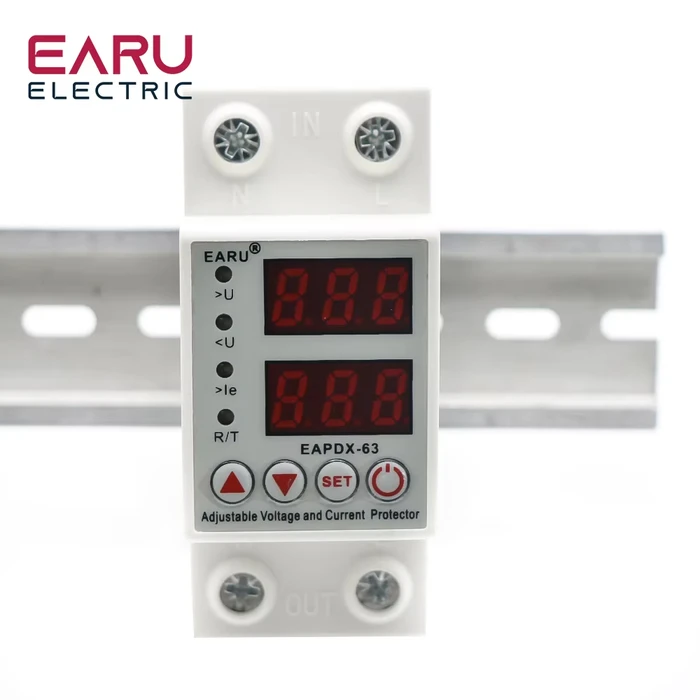

- Утримуйте кнопку "Set" протягом 3 секунд для входу в режим налаштування.
- Коли індикатор перенапруги загориться, за допомогою кнопок "Up" і "Down" встановіть значення перенапруги (240–300 В).
- Натисніть кнопку "Set", щоб перейти до налаштування зниженої напруги. Використовуйте кнопки "Up" і "Down" для встановлення значення (140–200 В).
- Зачекайте 40 секунд після налаштування перед увімкненням пристрою.
- Для скидання до заводських налаштувань натисніть кнопки "Up" і "Down" одночасно.
Примітки
- Забороняється неправильне підключення нейтрального проводу.
- Перед увімкненням перевірте правильність підключення та відповідність навантаження.
- Пристрій повинен використовуватися разом із автоматичним вимикачем для захисту від короткого замикання.
- Після спрацювання захисту необхідно перевірити та усунути причину несправності.
Цей пристрій забезпечує надійний захист для електромереж, запобігаючи пошкодженню обладнання через перепади напруги.
